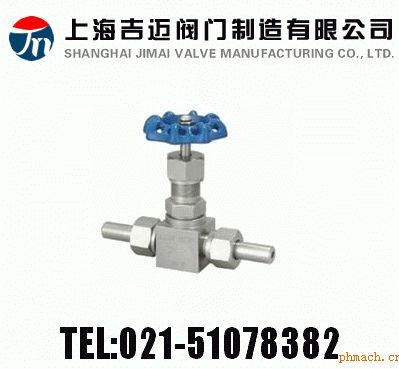

上海吉邁閥門制造有限公司主要生產≦外螺紋針型閥J21W-40P~64P~160P≧http://www.famen058.com/Valve_Product_515.html 也是國內針型閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是*合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
|
序號
NO. |
零件名稱
Part name |
材質
Material |
|
1 |
焊接接管 Weld Tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平墊圈Plain washer |
PTFE 銅 RTFE |
|
3 |
管接頭 Connection |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
|
6 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
帶帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
公稱通徑 DN
Nominal bore |
? |
?1 |
H |
L |
L1 |
D0 |
|
J21W |
DN6 |
?14 |
?12 |
88 |
122 |
60 |
60(70) |
|
J21W |
DN10 |
?18 |
?14 |
88 |
122 |
60(70) |
60(80) |
|
J21W |
DN15 |
?22 |
?17 |
88 |
134 |
62(80) |
70(80) |
|
J21W |
DN20 |
?28 |
?19 |
110 |
142 |
67(90) |
80(110) |
|
J21W |
DN25 |
?34 |
?22 |
110 |
159 |
77(100) |
80(130) |
訂貨提供產品參數：外螺紋針型閥J21W-40P~64P~160P
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門*為您審核把關。
