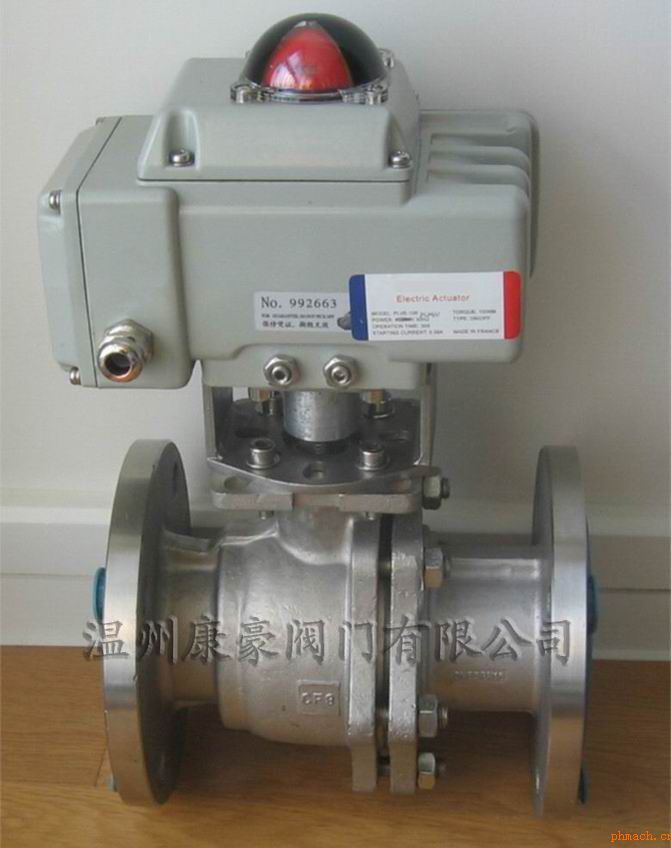

一、溫州康豪閥門Q941F電動法蘭球閥概述 電動法蘭球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，有開關型和調節型兩種。電動法蘭球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。電動球閥通常用于密封要求嚴格的場合，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。 二、Q941F電動法蘭球閥特點 1、電動法蘭球閥安裝時應直立安裝。 2、電動法蘭球閥啟閉迅速、輕便、流體阻力小、結構簡單。 3、電動法蘭球閥相對體積小、重量輕、便于維修、密封性能好。 4、電動法蘭球閥連線簡單、結構緊湊、尺寸小、重量輕、動作穩定可靠。 三、Q941F電動法蘭球閥標準規范 1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。 Q941電動球閥技術參數 公稱通徑DN(mm) | DN15～DN400 | 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K | 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 | 介質溫度 | -40～+180℃ -40～+350℃ | 泄漏量 | 0 符合ANSIB16.104 5級標準 | 球體轉角 | 90° | 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M | 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
| |
Q主要外形尺寸
公稱通徑DN(mm) | 尺寸 | L | D | D1 | D2 | b | f | n-d | 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 |
|
|
