性能與用途:
下展式放料閥操作方便,開啟自由,運動靈活可靠;
閥瓣裝配維修簡單,
密封結構合理,
密封圈更換方便實用.
結構與原理:

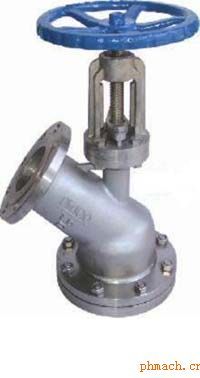

下展式放料閥主要由1.閥體,
2.閥瓣,
3.密封圈,
4.閥桿,
5.支架,
6.閥壓蓋,
7.手輪,
8.法蘭,
9.螺母,
10.定位螺釘?shù)攘慵M成詳見下圖手輪順轉,
閥門關閉,甘共苦閥桿向上移動,
此閥為上展式放料閥。手輪順轉,
閥門關閉,
閥桿向下轉動,
此閥為下展式放料閥。
性能參數:
工作壓力1.6Mpa
工作介質為水,
油液體,
酸堿等
工作溫度為<=175
o C. 不銹鋼<=320
o C 碳鋼
主要零件材質:
|
零件名稱
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12MO
2 Ti系列
|
ZG00Cr17Ni14MO
2 系列
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO
2 Ti |
ZG00Cr17Ni14MO
2 |
WCB
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO
2 Ti |
ZG00Cr17Ni14MO
2 |
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO
2 Ti |
ZG00Cr17Ni14MO
2 |
WCB
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45 | |
