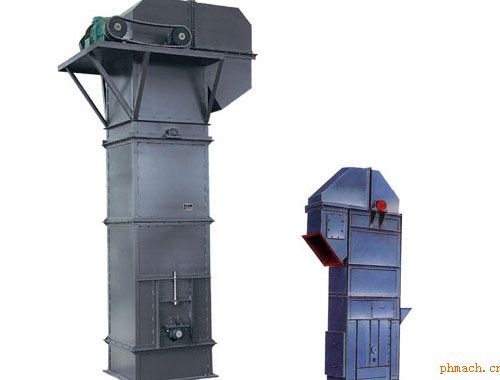

TD-D型斗式提升機基本結構:
TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。 |
TD-D型斗式提升機主要特點:
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。 |
| TD-D型斗式提升機安裝尺寸:
|
TD-D型斗式提升機驅動配備表:
|
提升機規格 |
傳動裝置型號 |
電動機功率（KW) |
電動機型號 |
ZQ減速機型號 |
|
右裝傳動裝置 |
左裝傳動裝置 |
|
TD100 |
C1 |
1.5 |
Y100L-6 |
250-Ⅵ-3Z |
250-Ⅵ-4Z |
|
C2 |
2.2 |
Y112M-6 |
|
TD160 |
C1 |
3 |
Y132S-6 |
350-Ⅵ-3Z |
350-Ⅵ-4Z |
|
C2 |
4 |
Y132M1-6 |
|
C3 |
5.5 |
Y132M2-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
|
C4 |
7.5 |
Y160M-6 |
|
TD250 |
C1 |
5.5 |
Y132M2-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
|
C2 |
7.5 |
Y160M-6 |
|
C3 |
11 |
Y160L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
|
C4 |
15 |
Y180L-6 |
|
TD315 |
C1 |
7.5 |
Y160M-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
|
C2 |
11 |
Y160L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
|
C3 |
15 |
Y180L-6 |
|
C4 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
TD400 |
C1 |
15 |
Y180L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
|
C2 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
C3 |
22 |
Y200L2-6 |
|
C4 |
30 |
Y225M-6 |
|
TD500 |
C1 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
C2 |
22 |
Y200L2-6 |
|
C3 |
30 |
Y225M-6 |
|
C4 |
|
|
|
|
|
TD630 |
C1 |
22 |
Y200L2-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
C2 |
30 |
Y225M-6 | |
