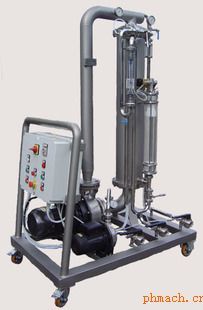

無機陶瓷膜過濾裝置的詳細描述： 概述隨著精細化工、食品醫藥衛生和環保工業的發展進步,近年來以膜技術為核心的精密過濾技術得到迅速發展。微孔無機陶瓷膜過濾技術就是其中*具前景的過濾技術之一。本裝置采用無機陶瓷膜為核心過濾元件構成膜過濾裝置。無機陶瓷膜是以無機陶瓷材料經特殊工藝制備而成的非對稱膜,呈管狀或多通道狀,管壁密布微孔,在壓力作用下,原料液在膜管內或膜外側流動,小分子物質(或液體)透過膜,大分子物質(或固體顆粒、液體液滴)被膜截留從而達到分離、濃縮和純化之目的無機陶瓷膜的特點:1. 耐高溫,可用蒸汽進行滅菌 2. 耐酸、堿和化學溶劑,化學穩定性好,清洗膜用的化學藥品選擇性廣 3. 無溶出物產生,不會對分離物料產生有害影響 4. 耐生物降解,在生物反應器中特性不劣化 5. 機械強度大,再生能力強, 6. 使用壽命可達5~15年 無機陶瓷膜超微濾設備的特點:2. 采用錯流技術,不易阻塞 2. 過濾精度高,膜孔徑有0.05 0.1,1.0,5.0微米系列 3.不需輔助過濾劑 4. 連續生產,5.減少各種污染6. 提高產品檔次,提高產品附加值 7. CIP清洗,操作簡便 8. 設備占地面積小,使用成本低 9. 可對酸、堿及化學溶劑進行分離.1、工作原理 陶瓷膜過濾器外殼可選碳鋼或不銹鋼,內芯為不銹鋼框裝配陶瓷膜過濾管。陶瓷膜過濾器工作時,被過濾的母液從進液口進入,在系統壓力作用下,母液通過陶瓷膜過濾管,被過濾出來的清液從各收集口流出,完成過濾過程。而液體中的微細懸浮物、雜質、油類物則截留在陶瓷膜過濾管表面,當工作到一定周期,陶瓷膜過濾管所截留的微細懸浮物達到一定厚度時,壓力差會增大,這時應停機,調換過濾器,或用溫水；洗滌液沖洗陶瓷膜過濾管,完成再生過程,而繼續使用。2、工藝特點 (1) 產品質量提高。過濾器截留效果好,濾出清液清純。由于物理方法過濾,溶液中各種有效成分不會改變。 (2) 生產能力大。與傳統的過濾設備比,同容積的陶瓷膜過濾器的處理能力是傳統過濾器的數倍,這樣就可大大節約設備布局空間,同時也為今后擴大生產規模提供了有利條件。 (3) 再生方便。設備再生不需蒸汽煮,只需用溫水或洗滌液沖洗陶瓷膜過濾管,完成再生過程。 (4) 操作簡單。傳統的過濾設備復雜,此設備則減少了一些煩瑣的閥門和管線,操作起來非常簡單,工效大大提高。 (5) 運行費用低。陶瓷膜管耐酸、耐堿、耐高溫、耐高壓、耐各種有機物,使用壽命長,只要定期用熱水或洗滌液清洗即可,不需抽芯,不需更換陶瓷膜過濾管,不需要蒸汽。陶瓷膜過濾管采用柱式裝配方式,沖洗前余液能排干凈,不會浪費余液。 (6) 操作彈性大。適應溫度: - 20～600 ℃; 適應工作壓力:0. 06～1. 00 MPa ; 適應反沖壓力:0. 10～0. 35 MPa 。3、結語 (1) 當過濾壓差較大時(一般壓差不超過0. 2MPa) ,應停機沖洗。 (2) 為了能使濾餅不板結,并且達到較好的沖洗效果,陶瓷膜過濾器停機時應及時排凈余液,并沖洗干凈。 (3) 沖洗壓力應小于0. 35 MPa (表) ,以防超壓沖破陶瓷膜過濾管。 (4) 裝配陶瓷膜過濾管時要仔細認真,特別要裝正橡膠墊,以防母液短路,影響產品質量。4、其它 本設備處理量達0.01~100噸/小時。可廣泛應用于食品、化工、醫藥、環保等行業的液-固、液-液精密分離。 食品行業: 植物蛋白乳液凈化；啤酒無菌過濾,生產純生啤酒；葡萄酒、黃酒、白酒澄清、過濾；醬油、醋等調味品的除菌、凈化及澄清；果汁、飲料的澄清過濾澄清 石化行業: 化學溶液的精密過濾、凈化；油田注水凈化處理；廢油凈化處理再生；催化劑分離回收 醫藥行業: 中成藥過濾澄清；營養菌的活性分離；生物發酵制品的過濾澄清 環保行業: 廢液中高價值產品的回收；生化處理前的凈化處理,有效減輕生化處理負擔；乳化污水的分離凈化。規格及性能| 規格型號 | 流量(t/h) | 直徑 | 高度 | 工作壓力(MPa) | | HMF300 | G0.5μm | 0.2 | 300 | 2000 | 1.5 | | G1μm | 0.6 | | G3μm | 2 | | G5μm | 2.8 | | G10μm | 4 | | HMF500 | G0.5μm | 1 | 500 | 2500 | 1.5 | | G1μm | 2.5 | | G3μm | 8.5 | | G5μm | 11.5 | | G10μm | 18.5 | | HMF800 | G0.5μm | 2 | 800 | 2500 | 1.5 | | G1μm | 5 | | G3μm | 16 | | G5μm | 23 | | G10μm | 36 | | HMF900 | G0.5μm | 2.5 | 900 | 2800 | 1.5 | | G1μm | 7 | | G3μm | 22 | | G5μm | 32 | | G10μm | 50 | | HMF1300 | G0.5μm | 3.5 | 1300 | 3200 | 1.5 | | G1μm | 10 | | G3μm | 30 | | G5μm | 40 | | G10μm | 70 |
|
