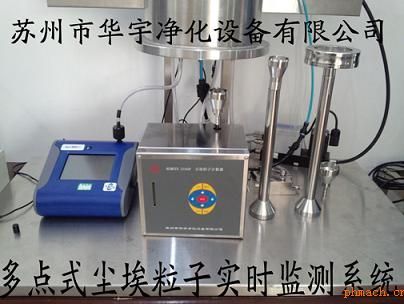

遠程在線多點潔凈度監測系統
蘇州市華宇凈化設備有限公司自主開發研制的遠程在線多點潔凈度、溫濕度、風速、壓差監測系統為國內首創，其主體為激光塵埃粒子計數器，軟件系統包含多點數據采集，數據顯示，數據顯示，數據分析，參數設置和超限報警等五大關鍵技術。
多點式潔凈度監測系統使用*新光學粒子技術，可以任意場所設置安裝，真正實現在線監測（連續24hour*7day操作）；同時測量所有粒徑通道的數據，符合新版GMP，ISO14644，F(xiàn)DA，JIS，JJF1190-2008標準的要求，真正實現與國際接軌。設備監視系統接口具有狀態指示器，使大型設備監視/管理系統成為整體。
本系統適用于藥品包裝制造，大規模集成電路的生產，半導體工業，硬盤制造，航空航天器組裝，醫院外科病房，設備裝置等場所的潔凈監測，設備*，監視等。潔凈室每個工序點的潔凈度，溫濕度，壓差，風速等環境參數的實時監測，是保障生產場所環境滿足工藝要求的一項關鍵技術。利用單臺激光塵埃粒子計數器和溫濕度儀等移動測量周圍環境參數，是國內常用的技術方法。而國際上*新發展的是多點式潔凈監測系統，而蘇州市華宇凈化設備有限公司適時研制開發了這一系列新產品。
一、系統介紹：
檢測系統包括：塵埃粒子傳感變送器；內置式流量控制系統；數據處理系統；控制系統和顯示報警系統。
⑴塵埃粒子傳感變送器： 整機采用微粒光散射原理，光源采用進口半導體激光發射，進口半導體光敏管接收，提高測試靈敏度和準確度。對潔凈空間的粒子濃度進行實時、連續監控。采樣流量： 28.3升/分。粒徑通道：0.3 0.5 1.0 3.0 5.0 10.0μm 。符合JJF1190-2008《塵埃粒子計數器校準規范》和GB/T6167-2007《塵埃粒子計數器性能試驗方法》所規定的各項技術指標。用于測理潔凈環境單位體積空氣內的塵埃大小及數目，可直接檢測潔凈度等級為百級至一百萬級的潔凈環境。
⑵內置式流量控制系統：檢測采樣流量，節流閥控制采樣流量，保證采樣流量為28.3升/分為內置真空泵
⑶信號處理：將塵埃粒子計數器變送器采集的模擬信號轉換為數字信號，并按實際流量轉換為立方米數據，換算并統計。信號傳輸距離可達1.2KM，每個粒徑可設上限顆粒數，超限報警，UCL級別判斷。
⑷控制系統：檢測并控制采樣，超限報警。
⑸顯示系統：顯示所有檢測參數，可制作圖標曲線，并打印出結果。
二、系統主要參數
⑴采樣流量： 28.3升/分
⑵粒徑通道：0.3 0.5 1.0 3.0 5.0 10.0μm （其他粒徑可根據用戶要求訂制）
⑶計數效率：符合GB/T6167-2007國家標準
⑷激光器波長：650μm；壽命≤30000小時
⑸真空泵：內置式抽氣泵，真空度25KPa
⑹功耗：60W (28.3升/分為內置真空泵）
⑺操作系統：Windows Xp及以上
⑻電源：Ac220V±10% 50Hz±2Hz和DC24V
⑼使用環境：溫度：10℃-30℃ 濕度：20%RH-75%RH 大氣壓力：86KPa-106KPa
|
