上海吉邁閥門制造有限公司主要生產≦Q611F氣動二片式球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

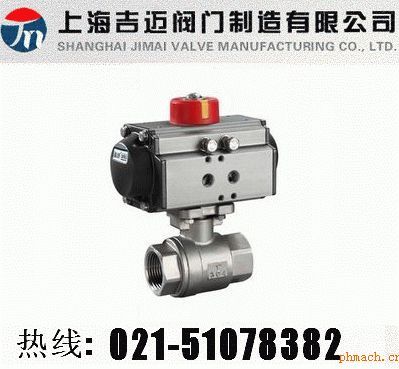

本公司生產的Q611F型氣動二片式內螺紋球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
氣動二片式內螺紋球閥 主要性能規范
|
公稱通徑DN(mm) |
15-65 |
|
材料\材料代號 |
C |
P |
R |
|
|
主要
零件 |
閥體 |
WCB |
CF8
304 |
CF8M 316 |
|
|
球板 |
WCB |
CF8
304 |
CF8M 316 |
|
|
閥桿 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
|
密封圈 |
增強聚四氟乙烯 對位聚笨 |
|
填料 |
聚四氟乙烯 柔性石墨 |
|
適用
工況 |
適用介質 |
水蒸汽、油品 |
硝酸類 |
醋酸類 |
|
|
適用溫度 |
-28℃～350℃ |
|
執行器 |
型號 |
63系列、SW系列 |
|
氣源壓力 |
0.4～0.7MPa |
|
二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型 |
三、氣動二片式內螺紋球閥 主要尺寸及重量
|
公稱通徑DN/mm |
管螺紋 G/in |
尺寸 |
重量 |
|
D1 |
L |
L1 |
L0 |
D |
H |
|
15 |
G1/2 |
48 |
90 |
45 |
140 |
34.6 |
76 |
0.87 |
|
20 |
G3/4 |
58 |
100 |
50 |
160 |
41.6 |
81 |
2 |
|
25 |
G1 |
66 |
115 |
58 |
180 |
53.1 |
92 |
4 |
|
32 |
G1
1/4 |
80 |
130 |
64 |
200 |
63.5 |
112 |
5 |
|
40 |
G1
1/2 |
92 |
150 |
75 |
250 |
69.3 |
121 |
7.5 |
|
50 |
G2 |
114 |
180 |
90 |
300 |
86.5 |
137 |
10 |
|
65 |
G2
1/2 |
136 |
190 |
100 |
300 |
104 |
147 |
12 |
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
