上海吉邁閥門制造有限公司主要生產≦Q611S氣動塑料球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

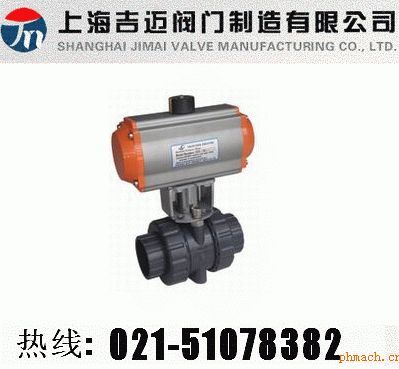

本公司生產的Q611S氣動塑料球閥是由高靈敏度氣動活塞式執行器及UPVC塑料球閥組成。UPVC氣動球閥適用于帶腐蝕性介質的輸送過程的截流。重量輕、耐腐蝕性強。所有UPVC氣動球閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
二、氣動塑料球閥 產品特點
（1）外型結構緊湊美觀。
（2）本體重量輕容易安裝。
（3）材質衛生無毒。
（4）耐腐蝕性強，應用范圍廣。
（5）耐磨損、容易拆卸，維護簡單易行。
氣動塑料球閥 主要技術參數及性能
|
公稱通徑DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力（MPa） |
PN1.0-1.6MPa |
|
連接方式 |
法蘭、螺紋、由令 |
|
閥體結構 |
一體、三通L、三通T |
|
閥體材質 |
UPVC、CPVC、PP |
|
閥芯材質 |
UPVC、CPVC、PP |
|
密封材質 |
PTFE |
|
適用溫度 |
0～+60℃ |
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
|
配置執行機構 |
GT、AT、ST系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
氣動塑料球閥 主要外形連接尺寸
|
執行器型號 |
GT、AT、ST系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
采用新型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
氣動塑料球閥 主要外形連接尺寸
|
公稱通徑DN（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
內螺紋尺寸G" |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
|
A |
115 |
165 |
65 |
165 |
180 |
180 |
230 |
230 |
|
L |
103 |
112 |
122 |
130 |
152 |
157 |
187 |
236 |
|
H |
140 |
140 |
165 |
165 |
250 |
250 |
280 |
280 |
|
重量（Kg） |
5.6 |
5.7 |
5.8 |
6 |
6.3 |
6.5 |
7.3 |
7.8 |
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
