上海吉邁閥門制造有限公司主要生產≦Q641F氣動三片式球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

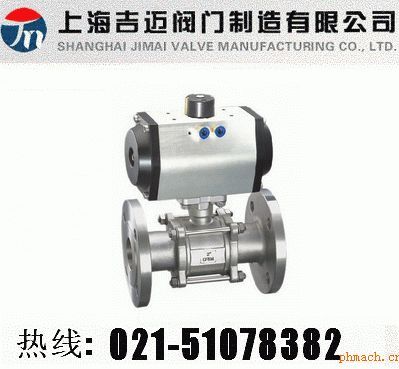

本公司生產電動Q641F型氣動三片式球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。 它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 本類閥門在管道中可任意位置安裝。適用工況：公稱壓力:1.6-6.4MPa 適用溫度范圍:-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕性液體
氣動三片式法蘭球閥 工作原理：
氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥*適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動三片式法蘭球閥 主要零件材料
|
序號NO |
零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
|
1 |
螺栓 |
不銹鋼SS304 |
碳鋼 |
|
2 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
3 |
螺母 |
不銹鋼SS304 |
碳鋼 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
5 |
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
6 |
球 |
不銹鋼CF8 |
不銹鋼CF8 |
|
7 |
密封圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
8 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
9 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
10 |
壓緊螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
氣動三片式法蘭球閥 外形結構圖
氣動三片式法蘭球閥 主要尺寸
|
SIZE |
1/2″ |
3/4″ |
1″ |
1
1/4″ |
1
1/2″ |
2″ |
2
1/2″ |
3″ |
4″ |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
|
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
