上海吉邁閥門制造有限公司主要生產≦Y43H-25 型先導活塞式蒸汽減壓閥≧也是國內減壓閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
產品說明

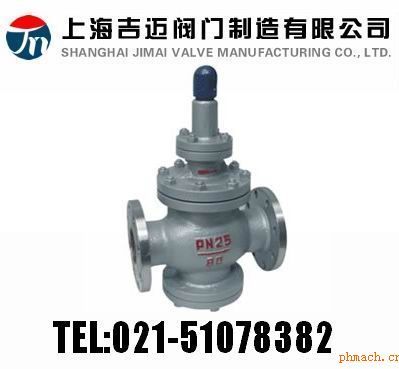

Y43H-25
型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力
PN25，閥體材料為 WCB 的蒸汽減壓閥。
Y43H-25
型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構與密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
產品性能參數
Y43H-25 型先導活塞式蒸汽減壓閥主要性能參數
| 型號 |
PN |
進口參數 |
出口壓力 / MPa |
出口壓力 / MPa |
適用介質 |
| 溫度
/ ℃ |
壓力
/ MPa |
| Y43H-25 |
25 |
≤200 |
2.5 |
0.05~1.6 |
±0.07 |
蒸汽 |
返回頁首 ?
產品零部件材料
Y43H-25 型先導活塞式蒸汽減壓閥零部件材料
| 型號 |
材料 |
| 閥體、上閥蓋、下閥蓋 |
主副閥瓣、主副閥座、活塞 |
主副彈簧 |
調節彈簧 |
膜片 |
活塞環 |
| Y43H-25 |
WCB |
不銹鋼 |
鉻釩鋼 |
硅錳鋼 |
不銹鋼 |
合金耐磨鑄鐵 |
返回頁首 ?
產品外形及結構尺寸
Y43H-25 型先導活塞式蒸汽減壓閥外形及結構尺寸（mm）
| DN |
L |
D |
D1 |
D2 |
b |
z×?d |
H1 |
H2 |
重量
/ kg |
| 25 |
180 |
115 |
85 |
65 |
16 |
4×?18 |
100 |
310 |
16 |
| 32 |
200 |
140 |
100 |
76 |
18 |
4×?18 |
108 |
320 |
17 |
| 40 |
220 |
150 |
110 |
84 |
18 |
4×?18 |
110 |
325 |
25 |
| 50 |
250 |
160 |
125 |
99 |
20 |
4×?18 |
116 |
330 |
30 |
| 65 |
280 |
180 |
145 |
118 |
22 |
8×?18 |
140 |
355 |
36 |
| 80 |
310 |
195 |
160 |
132 |
24 |
8×?18 |
155 |
375 |
51 |
| 100 |
350 |
230 |
190 |
156 |
24 |
8×?23 |
165 |
385 |
54 |
| 125 |
400 |
270 |
220 |
184 |
26 |
8×?26 |
190 |
430 |
94 |
| 150 |
450 |
300 |
250 |
211 |
28 |
8×?26 |
215 |
450 |
112 |
| 200 |
550 |
360 |
310 |
274 |
30 |
12×?26 |
250 |
520 |
170 |
返回頁首 ?
產品外形及結構尺寸示意圖
返回頁首 ?
聲明：本文中所有文字、數據、圖片均只適用于參考，Y43H-25
型先導活塞式蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨需提供產品參數：
①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
