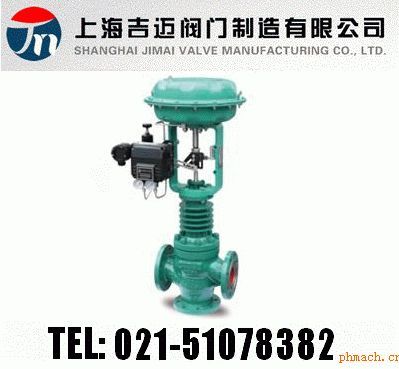

ZJHJ氣動角式調節閥

產品說明 服務承諾 訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZJHJ氣動角式調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

ZJHJ氣動角式調節閥

概述

ZJHJ氣動角式調節閥專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用�？墒褂脝巫�或者平衡式套筒閥瓣上，一些高壓差場合也可以適用多級調節�？蛇x擇多彈簧氣動薄膜機構或電動執行機構等。

標準規格

閥體型式：角式鑄造球型閥體 閥芯型式：單座、套筒型閥芯 公稱通徑：DN20~200 NPS3/4〞~ 8〞 公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB 連接方式：法蘭：FF、RF、MF、RTJ 焊接：SW、BW 法 蘭 距：符合IEC 60534 閥蓋形式：標準型（-5℃~230℃）、 散熱片型（-45℃~大于230℃場合）、 低溫加長型（-196℃~ -45℃）、波紋管密封型、

保溫夾套型

填 料：V型聚四氟乙烯填料、柔性石墨填料等 密 封 墊：金屬夾石墨密封墊 執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構 表面涂漆：綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑 Z系列調節閥 J:氣動薄膜執行機構 H:氣動活塞執行機構 直行程 J:標準型角式單座調節閥 JF:軟密封角式單座調節閥 JM:標準型角式套筒調節閥 JT:兩級籠式套筒角式調節閥 JG:帶散熱型角式調節閥 JV:波紋管型角式調節閥 JD:低溫型角式調節閥 PN16=16 CL150LB=150LB JIS10K=10K C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 DN25= DN252 NPS1〞= NPS 1〞 如：Z型氣動薄膜角式單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHJ-16C DN50

性能

流量特性 直線、等百分比、快開 可調范圍 50:1 (CV<6.3 30:1) 額定CV值 等百分比CV1.6~630 ，直線CV1.8~690 允許泄漏量 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213 性能指標 氣動 電動 基本誤差% ±1.5 ±1.0 回差% ≤1.5 ≤1.0 死區% ≤0.6 ≤1.0 始終點偏差% ±2.5 ±2.5 額定行程偏差% ≤2.5 ≤2.5

選用參數表

閥座直徑（mm） 10 12 15 20 25 32 40 50 65 80 100 125 150 200 額定流量系數Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 公稱通徑 行程 可選流量系數Cv（★標準型 ●推薦 ○定制） DN20 16mm ● ● ● ★ DN25 ● ● ● ● ★ DN32 25 mm ○ ○ ○ ○ ○ ★ DN40 ○ ○ ○ ○ ● ★ DN50 ○ ○ ○ ● ● ★ DN65 40mm ○ ○ ○ ★ DN80 ○ ○ ○ ● ★ DN100 ○ ○ ○ ● ● ★ DN125 60mm ○ ○ ○ ★ DN150 ○ ○ ● ★ DN200 ○ ○ ● ● ★ 氣動執行機構 膜片有效面積Ae (cm2) ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 350 350 560 900 作用方式 彈簧范圍 金屬密封允許壓差（MPa） 氣開 20-100KPa 4.46 3.09 1.98 1.16 0.7 0.44 0.28 0.18 0.17 0.11 0.07 0.07 0.05 0.03 40-200 KPa 6.4 6.4 5.94 3.34 2.14 1.31 0.84 0.53 0.51 0.33 0.21 0.22 0.15 0.09 80-240 KPa 6.4 6.4 6.4 6.4 4.99 3.05 1.95 1.25 1.18 0.78 0.5 0.51 0.36 0.21 氣關 20-100KPa 6.4 6.19 3.96 2.23 2.14 0.87 0.56 0.35 0.34 0.22 0.14 0.15 0.1 0.06 40-200 KPa 6.4 6.4 6.4 6.4 6.4 5.86 3.64 2.3 2.21 1.43 0.91 0.95 0.66 0.37 80-240 KPa 6.4 6.4 6.4 6.4 6.4 6.4 5.04 3.18 3.06 1.98 1.26 1.32 0.92 0.52 訂貨需提供產品參數： ①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門*為您審核把關。
